Módulo 100G QSFP CWDM
100g 10km QSFP28 LR1 Lambda 1270 - 1330nm Transceptor, Duplex LC, modo único O módulo 100g QSFP CWDM é um módulo transceptor projetado para aplicações de comunicação óptica de 10km. O design é compatível com 100GBase-LR1 da cláusula IEEE 802.3-2012 88 IEEE padrão IEEE 802.3BM CAUI-4 CHIP para módulo ...
- Product Introduction
100g 10km qsfp28 lr1 lambda 1270-1330nm transceptor, duplex lc, modo único
O módulo 100G QSFP CWDM é um módulo transceptor projetado para aplicações de comunicação óptica de 10 km. O design é compatível com 100gbase - LR1 do IEEE 802.3 - 2012 Cláusula 88 IEEE padrão IEEE 802.3BM CAUI-4 CHIP para modular o padrão elétrico ITU-T G.959.1-2012-02. O módulo converte 4 canais de entrada (CH) de dados elétricos de 25 Gbps em 1 canal de sinal óptico de faixa para transmissão óptica de 100 GB/s (PAM4). Reversamente, no lado do receptor, o módulo é uma entrada óptica de 100 GB/s (PAM4) em 1 sinal de faixa e os converte em 4 faixas de saída de dados elétricos.
O módulo 100G QSFP CWDM contém um conector LC duplex para a interface óptica e um conector de pino 38 - para a interface elétrica. Suporta comprimentos de onda CWDM: 1270Nm, 1290Nm, 1310nm, 1330nm. Para minimizar a dispersão da luz em sistemas de distância longos -, este módulo deve ser usado com fibra de modo único (SMF).
Características:
- QSFP28 MSA compatível
- 100g lambda msa 100g - lr 1 1270 nm 1290nm 1310nm 1330nm Specificação compatível
- Suporta 53.125Gbaud
- Conectores LC duplex
- Interface elétrica 4x25g (OIF CEI - 28G- vsr)
- Consumo de energia máxima 4.5W
- Transmissão de até 10 km em fibra de modo único (SMF) com FEC
- Único +3.3 v fonte de alimentação operacional
- Faixa de temperatura de 0 a 70 graus
- ROHS compatível

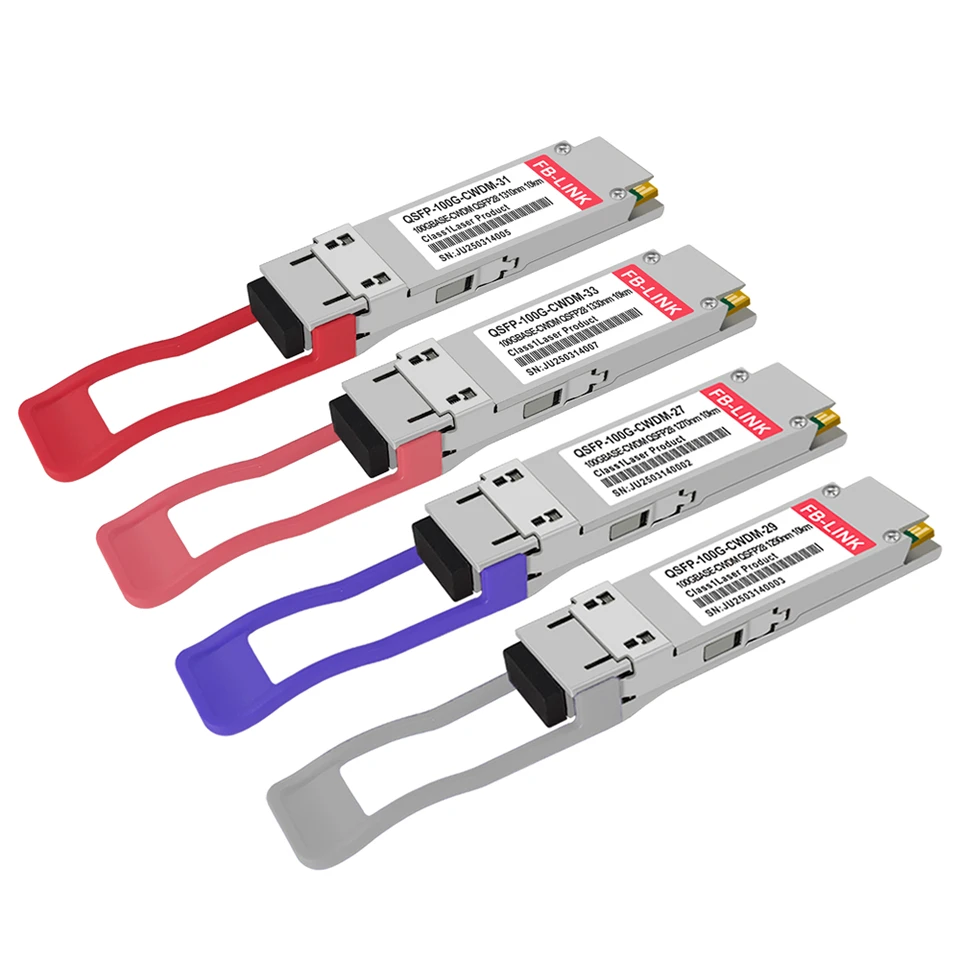

100g QSFP CWDM Fotos de produtos do módulo
Parâmetros ópticos (top=0 a 70 graus, vcc=3.0 a 3,6 volts)
|
Parâmetro |
Símbolo |
Min |
TIPO |
Máx |
Unidade |
Ref. |
|
Transmissor |
||||||
|
Atribuição de comprimento de onda |
λ |
-6.5 |
λ |
+6.5 |
nm |
|
|
Lateral - Razão de supressão do modo |
SMSR |
30 |
- |
- |
dB |
|
|
Poder de lançamento médio |
Pt |
-1.4 |
- |
4.5 |
dbm |
|
|
Amplitude de modulação óptica externa (Omaouter) |
POMA |
0.7 |
4.7 |
dbm |
||
|
Lançar o poder do Omaouter Minus Transmissor e Dispersion Eye Feching (TDECQ) |
0.7 |
dbm |
Er maior ou igual a 4,5dB |
|||
|
Lançar o poder do Omaouter Minus Transmissor e Dispersion Eye Feching (TDECQ) |
0.6 |
dbm |
Er<4.5dB |
|||
|
Transmissor e dispersão O olho de fechamento para PAM4 (TDECQ) |
TDECQ |
- |
- |
3.4 |
dB |
|
|
Taxa de extinção |
Er |
3.5 |
||||
|
Tolerância à perda de retorno óptico |
- |
- |
20 |
dB |
||
|
Transmissor médio de lançamento de energia, |
POFF |
-30 |
dbm |
|||
|
Ruído de intensidade relativa |
Rin |
-136 |
dB/Hz |
1 |
||
|
Tolerância à perda de retorno óptico |
- |
- |
12 |
dB |
||
|
Receptor |
||||||
|
Atribuição de comprimento de onda |
λ |
-6.5 |
λ |
+6.5 |
nm |
|
|
Limiar total de danos |
Thd |
5.5 |
dbm |
1 |
||
|
Energia média na entrada do receptor, |
R |
-7.5 |
4.5 |
dbm |
||
|
Receptor Power (OMA), |
- |
- |
-6.1 |
dbm |
||
|
Sensibilidade do receptor |
Rxsens |
-6.5 |
dbm |
1 |
||
|
Sensibilidade do receptor estressado |
Srs |
-6 |
dbm |
|||
|
Precisão rssi |
-2 |
2 |
dB |
|||
|
Refletância do receptor |
Rrx |
-26 |
dB |
|||
|
Los de - Assert |
LosD |
-15 |
dbm |
|||
|
Los afirmam |
LosA |
-25 |
dbm |
|||
|
Histrese de Los |
LosH |
0.5 |
dB |
|||
Diagrama de blocos do transceptor
