40CH DWDM Mux Demux



40CH DWDM Mux Demux é um dispositivo DWDM de alta densidade e baixa perda adequado para transmissão de longa distância com base na tecnologia AAWG (Gaussian Arrayed Waveguide Grating). O dispositivo é um filtro montado em rack de 1U 19- polegadas com funções combinadas de multiplexação/demultiplexação. O dispositivo está em conformidade com o padrão de grade ITU-T G.694.1 100GHz e expande a capacidade do alcance da banda C. Eles demonstram baixa perda, insensibilidade à temperatura e desempenho confiável em qualquer aplicação de sistema. Os módulos Mux/DeMux fixos oferecem soluções de gerenciamento de comprimento de onda de baixo custo que são adequadas para aplicações de longa distância, metropolitanas e de acesso.





Comprimento de onda	40 canais C21-C60	Espaçamento entre canais	100 GHz (0,8 nm)
Banda passante da porta 1310nm	1260nm~1360nm	Precisão do comprimento de onda central	±0,05nm
Banda passante do canal	±0.11nm	Tipo de tecnologia	AAWG (Gaussiano)
Perda de inserção	Menor ou igual a 5.0dB, 3,5dB Típico	Perda de inserção @ 1% seg	Menor ou igual a 26dB
Perda de inserção na porta 1310	Menor ou igual a 1,5dB	Ondulação de banda passante	Menor ou igual a 1,5dB
Perda de retorno	Maior ou igual a 40dB	Diretividade	Maior ou igual a 40dB
Tipo de conector	LC/UPC	Manuseio de energia	Menor ou igual a 300mW
Isolamento de canal	Adjacente Maior ou igual a 25dB Não adjacente Maior ou igual a 29dB	Temperatura	Operando -5 a 65 graus (23 a 149 graus F) Armazenamento -40 a 85 graus (-40 a 185 graus F)
Fator de forma	Altura 1RU, montagem em rack de 19"	Dimensões (AxLxP)	1,73"x19"x10,28" (44x481,8x261,2mm)





● 40 canais em conformidade com ITU G.694.1 com espaçamento de 100 GHz
● Baixa perda de inserção: típico 3,5dB, máximo 5,0dB
● Porta de 1310 nm para aumentar a capacidade
● Sinal de porta de monitoramento de 1% para monitorar os níveis de potência do canal
● Baseado em grade de guia de onda disposta gaussiana (AAWG)
● A solução pode ser personalizada de acordo com os requisitos da aplicação do cliente

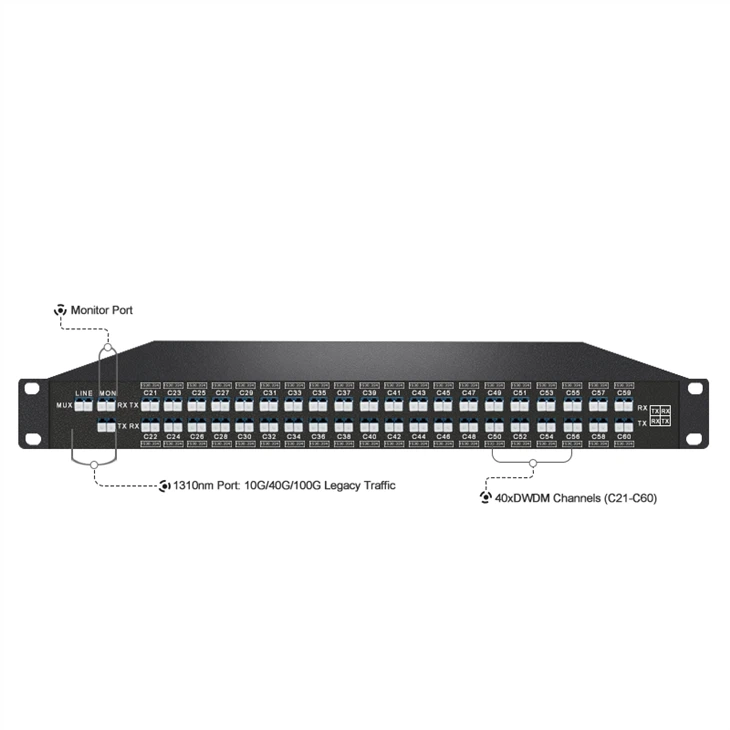

Portas de canal C21-C60 para tráfego DWDM da grade ITU, portas de 1310 nm para tráfego tradicional de 10G/40G/100G/400G e portas MON para monitoramento de desempenho óptico. A porta de monitoramento fornece métodos de monitoramento flexíveis com uma taxa de divisão de 1% (opcional 2%, 3%, 5%), que pode testar a potência, o comprimento de onda e a relação sinal-ruído óptico (OSNR) de sinais ópticos sem interromper os serviços. .

A configuração do 40CH DWDM MUX DEMUX é flexível e diferentes canais podem ser configurados de acordo com a necessidade do cliente. Assim, o cliente pode personalizá-lo de acordo com suas necessidades, reduzindo desperdícios e custos. Ao mesmo tempo, ele também suporta uma variedade de interfaces, incluindo SC/LC/FC/ST, que é conveniente para os clientes escolherem.





40CH DWDM MUX DEMUX é usado principalmente em data centers, centros de troca de Internet, estações base de transmissão sem fio e outros campos. Pode fornecer soluções eficientes de transmissão de dados, facilitar a transmissão transfronteiriça entre centros de dados e centros de troca de dados, reduzir a perda de informações e o atraso de dados. Para estações base sem fio, pode fornecer mais canais de transmissão de dados, atender melhor à demanda dos consumidores por dados sem fio e melhorar a qualidade e a velocidade da transmissão de dados. É um equipamento necessário na era da informação digital e fará contribuições importantes para o desenvolvimento estável da economia digital.



1. Fibra única

A transmissão bidirecional simplex deve ser usada em pares, a porta MUX/DEMUX para comprimento de onda específico deve ser oposta

2. Fibra Dupla



Canal	Freqüência (THz)	Comprimento de onda (nm)	Canal	Freqüência (THz)	Comprimento de onda (nm)
H60	196.05	1529.163	C60	196	1529.553
H59	195.95	1529.944	C59	195.9	1530.334
H58	195.85	1530.725	C58	195.8	1531.116
H57	195.75	1531.507	C57	195.7	1531.898
H56	195.65	1532.290	C56	195.6	1532.681
H55	195.55	1533.073	C55	195.5	1533.465
H54	195.45	1533.858	C54	195.4	1534.250
H53	195.35	1534.643	C53	195.3	1535.036
H52	195.25	1535.429	C52	195.2	1535.822
H51	195.15	1536.216	C51	195.1	1536.609
H50	195.05	1537.003	C50	195	1537.397
H49	194.95	1537.792	C49	194.9	1538.186
H48	194.85	1538.581	C48	194.8	1538.976
H47	194.75	1539.371	C47	194.7	1539.766
H46	194.65	1540.162	C46	194.6	1540.557
H45	194.55	1540.953	C45	194.5	1541.349
H44	194.45	1541.746	C44	194.4	1542.142
H43	194.35	1542.539	C43	194.3	1542.936
H42	194.25	1543.333	C42	194.2	1543.730
H41	194.15	1544.128	C41	194.1	1544.526
H40	194.05	1544.924	C40	194	1545.322
H39	193.95	1545.720	C39	193.9	1546.119
H38	193.85	1546.518	C38	193.8	1546.917
H37	193.75	1547.316	C37	193.7	1547.715
H36	193.65	1548.115	C36	193.6	1548.515
H35	193.55	1548.915	C35	193.5	1549.315
H34	193.45	1549.715	C34	193.4	1550.116
H33	193.35	1550.517	C33	193.3	1550.918
H32	193.25	1551.319	C32	193.2	1551.721
H31	193.15	1552.122	C31	193.1	1552.524
H30	193.05	1552.926	C30	193	1553.329
H29	192.95	1553.731	C29	192.9	1554.134
H28	192.85	1554.537	C28	192.8	1554.940
H27	192.75	1555.343	C27	192.7	1555.747
H26	192.65	1556.151	C26	192.6	1556.555
H25	192.55	1556.959	C25	192.5	1557.363
H24	192.45	1557.768	C24	192.4	1558.173
H23	192.35	1558.578	C23	192.3	1558.983
H22	192.25	1559.389	C22	192.2	1559.794
H21	192.15	1560.200	C21	192.1	1560.606
