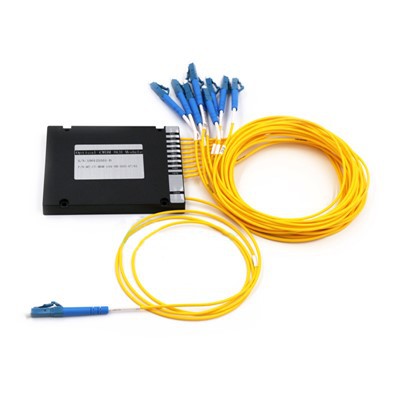

18CH CWDM Mux/Demux ABS
CWDM é uma tecnologia de transmissão WDM de baixo custo para a camada de acesso de redes de áreas metropolitanas. Um multiplexador óptico é usado para multiplexar sinais ópticos de diferentes comprimentos de onda em uma única fibra óptica para transmissão. Na extremidade receptora do link, um demultiplexador óptico é usado para decompor o sinal misto na fibra óptica em sinais de diferentes comprimentos de onda e conectá-los à extremidade receptora correspondente. equipamento. O equipamento CWDM reduz bastante os custos operacionais da rede devido ao seu baixo custo, tamanho pequeno, baixo consumo de energia, fácil manutenção e fonte de alimentação conveniente. E é usado por uma ampla variedade de sistemas de rede. Os produtos podem atender às necessidades personalizadas de diversas universidades, operadoras e empresas.
- Introdução de Produto
Características
Baixa perda de inserção
PDL baixo
Alto isolamento de canal
Livre de epóxi no caminho óptico
Alta estabilidade e confiabilidade
Formulários
Sistema WDM
Monitoramento de Linha
Aplicação Celular
Telecomunicação
Amplificador de fibra óptica
Rede de acesso
Especificações
|
Parâmetro |
4 canais |
8 canais |
16 canais |
18 canais |
||||||
|
Mux Mux |
Demux |
Mux |
Demux |
Mux |
Demux |
Mux |
Demux |
|||
|
Comprimento de onda central (nm) |
1270~1610/1271~1611 |
|||||||||
|
Precisão do comprimento de onda central (nm) |
±0.5 |
|||||||||
|
Espaçamento de canal (nm) |
20 |
|||||||||
|
Banda passante do canal (@-0.5dB bandwidth)(nm) |
±7.5/±6.5 |
|||||||||
|
Perda de inserção (dB) |
Menor ou igual a 1,5 |
Menor ou igual a 2,5 |
Menor ou igual a 3,5 |
Menor ou igual a 3,5 |
||||||
|
Uniformidade do canal (dB) |
Menor ou igual a 0,6 |
Menor ou igual a 1.0 |
Menor ou igual a 1,5 |
Menor ou igual a 1,5 |
||||||
|
Isolamento (dB) |
Adjacente |
＞30 |
||||||||
|
Não adjacente |
＞40 |
|||||||||
|
Isolamento (dB) |
Expressar com filtro |
＞30 |
||||||||
|
Expressar sem filtro |
＞12 |
|||||||||
|
Ondulação do canal (dB) |
<0.3 |
|||||||||
|
Sensibilidade de temperatura de perda de inserção (dB/grau) |
<0.005 |
|||||||||
|
Mudança de temperatura no comprimento de onda (nm/grau) |
<0.002 |
|||||||||
|
Perda Dependente de Polarização (dB) |
<0.1 |
|||||||||
|
Dispersão do modo de polarização (ps) |
<0.1 |
|||||||||
|
Diretividade (dB) |
＞50 |
|||||||||
|
Perda de retorno (dB) |
>45 |
|||||||||
|
Manuseio de potência máxima (mW) |
300 |
|||||||||
|
Temperatura de operação (grau) |
-40~+85 |
|||||||||
|
Temperatura de armazenamento (grau) |
-40~+85 |
|||||||||
|
Dimensão da embalagem (mm) (tubo de vidro) |
5.5*25 |
|||||||||
|
Dimensão do pacote (mm) (tubo de aço) |
5.5*34 |
|||||||||
|
Dimensões da embalagem (mm) (caixa de ABS) |
L100×W80×H10 |
|||||||||
|
L120×W80×H18 |
||||||||||
|
L141×W115×H18 |
||||||||||
Nota: 1. As especificações acima são para dispositivos sem conector.
Dimensão (Unidade:mm)
100×80×10mm
120×80×18mm
140×115×18 mm
![PTG7E8N9R_ZD2]$3EJQN7V3.png](https://www.glhcoptical.com/uploads/20220106/202201061426162733.png "PTG7E8N9R_ZD2]$3EJQN7V3.png")
Informações sobre pedidos HC－CWDM－A－B－C－D－E－F
|
A |
B |
C |
D |
E |
F |
|
Número de canais |
1º Canal |
Configuração |
Tipo de fibra |
Comprimento da fibra |
Conector |
|
04:4 Canal 08:8 Canal Canal 16:16 Canal 18:18 Canal N:N
|
27:1270 nm …… 47:1470NM 49:1490 nm …… 61:1610NM |
M:Mux D: Demux O:OADM |
1: Fibra nua 2: tubo solto de 900um Cabo de 3:2 mm Cabo de 4:3mm |
1:1m 2:2m S: Especifique |
0:Nenhum 1:FC/APC 2:FC/PC 3: SC/APC 4:SC/PC 5: ST 6:LC S: Especifique
|
