Introdução de Produto

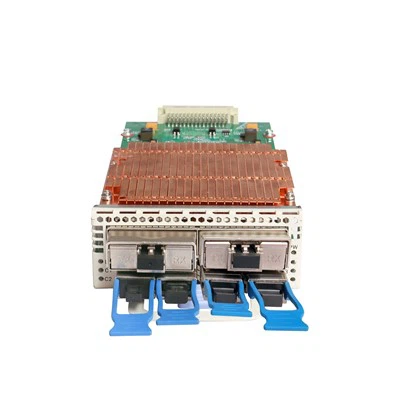

Rede de transporte óptico transponder/muxponder 400G

Introdução à rede de transporte óptico 400G

Para transmissão óptica de longa distância de grande capacidade 400G, apenas o método de detecção coerente pode atender aos requisitos Q da taxa de erro de bit de linha. Para a atual transmissão de longa distância de 400G, existem três métodos de modulação mainstream, modulação PM-16QAM (intervalo de 75 GHz), modulação PCS-16QAM (intervalo de 100G HZ) e modulação PM-QPSK modo Q ( intervalo de 150 GHz). Atualmente, o que pode ser alcançado As distâncias máximas de transmissão são 600 km, 1.000 km e 3.000 km e superiores, respectivamente. Rede de transporte óptico 400G

No futuro, manteremos uma cooperação profunda em transmissão de longa distância da rede existente 400G QPSK, expansão de banda de espectro ultra-amplo C6T + L6T e tecnologia de rede totalmente óptica de ligação fotoelétrica para promover velocidade ultra-alta e distância ultra-longa , capacidade ultragrande, espectro ultraamplo e outras questões importantes. Pesquisas e avanços técnicos ajudam as redes OTN a evoluir em direção a grande largura de banda, baixa latência, alta eficiência, flexibilidade, segurança e confiabilidade, e a realizar interconexão totalmente óptica de alta velocidade e agendamento flexível totalmente óptico de redes de energia computacional. Nesta base, continuaremos a promover a evolução da tecnologia de comunicação óptica de nova geração, a construir uma base sólida totalmente óptica para redes de potência computacional e a contribuir para o desenvolvimento da economia digital.

Alta capacidade

As soluções integradas 400G do FB-LINK incluem multiplexadores/demultiplexadores, amplificadores e switches ópticos de baixa potência de 1U para facilitar a migração para redes 400G com desempenho ideal.

Cortar custos

Os produtos 400G DWDM/OTN aumentam a capacidade da rede por comprimento de onda, aumentam a eficiência espectral e reduzem o custo por bit em aplicações DCI, metropolitanas e de longa distância.

Atualização simples e rápida

Use módulos conectáveis para adicionar capacidade facilmente, reduzir significativamente o consumo de energia, simplificar a manutenção e o suporte e permitir uma verdadeira arquitetura pré-paga.

grande capacidade

Chassi flexível e modular de 1U com capacidade para velocidades de até 1,6 Tb/s. Ele otimiza os orçamentos de link, proporcionando melhor desempenho em um espaço menor e com menor custo por bit.

Tabela de parâmetros

Índice de parâmetros		Descrever
Capacidade máxima de uma única placa		Transmissão bidirecional de canal duplo 4100G Transmissão unidirecional de canal duplo 4100G Equipado com tecnologias flexíveis de modulação coerente: DP-16QAM, DP-8QAM, DP-QPSK. Equipado com uma variedade de tecnologias de correção de erros FEC: oFEC, CFEC, SCFEC, SDFEC.
Faixa de comprimento de onda (frequência)		DWDM:1529,16nm-1567,14nm(191,3THz-196,05THz)
Modo de modulação lateral de linha		DP-QPSK@100G;DP-16QAM@200G;DP-8QAM@200G;DP-QPSK@200G DP-8QAM@300G;DP-16QAM@400G
protocolo do lado da linha		OpenROADM/OpenZR+/SCFEC
Tolerância à Dispersão		±40000ps/nm@100G
Tolerância OSNR		<11.5dB@100G DP-QPSK;<18.5dB@200G DP-8QAM;<21.5dB@200G DP-16QAM; <14dB@200G DP-QPSK; ＜19dB@300G DP-8QAM; ＜22dB@400G DP-16QAM
Tipo de acesso ao serviço		100GE, 100GE KR4, OTU4 e 100G FlexE
Tamanho do tabuleiro		175(L)×40(A)×209(P)(mm)
Requerimentos ambientais	Temperatura de operação	-5 grau ~ 45 graus
	temperatura de armazenamento	-40 grau ~ 85 graus
	Humidade relativa	5% ~ 95% sem condensação
Segurança e EMC		Cumprir com os padrões FCC, UL, CE, TUV, CSA
Consumo de energia		＜100W

Arquitetura Visual B/S realiza gerenciamento em tempo real
Você pode verificar facilmente dados importantes, alarmes, relatórios e muito mais por meio do gerenciamento WEB, a qualquer hora, no local ou remotamente.

20240115103429

Portas multitaxa de rede de transporte óptico 400G para transmissão de link

A arquitetura flexível com uma interface de cliente QSFP28 4x permite que o mesmo dispositivo seja usado em diversas aplicações.

20240301100631

1. Porta de linha DCO 400G CFP2- 2. Porta cliente 100G ZR4/ER4/LR4/SR4/CWDM4

Caixa de canal único 100G a 400G

Já em 2018, o FB-LINK associou-se à Congo Telecom para utilizar CFP 100G de portadora única para realizar trabalhos de teste em equipamentos de Pointe-Noire a Brazzaville, e alcançou uma distância de transmissão de até 500 km. Em 2020, o FB-LINK cooperou com o Xinjiang Water Conservancy Bureau para concluir a verificação de transmissão óptica de grande capacidade de 400G de comprimento de onda único de espectro ultralargo na rede existente, alcançando uma distância de transmissão de mais de 800 km. Em 2022, o FB-LIN simulou o comprimento da fibra da rede existente, perda e margem de manutenção em laboratório, conduziu a verificação de transmissão QPSK 400G com base nos requisitos da rede existente e alcançou uma distância de transmissão de 3.038 km com 49 vãos sem relé de potência.
