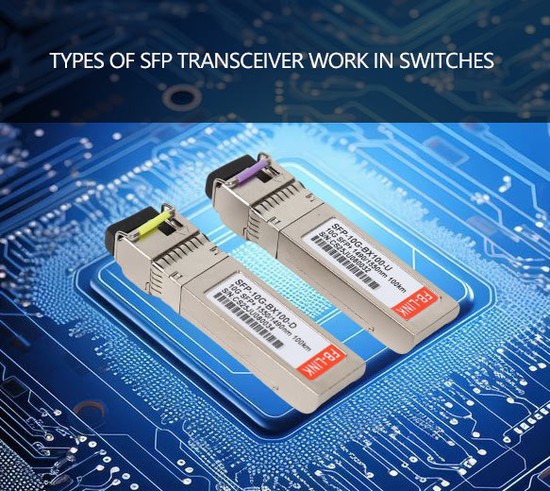

Tipos de transceptor SFP funcionam em switches
Nov 05, 2025|
Diferentes tipos de transceptores SFP variam de acordo com velocidade, tipo de fibra, distância de transmissão, tecnologia de comprimento de onda e tolerância ambiental. Os módulos SFP 1G padrão suportam conexões gigabit, enquanto o SFP+ atinge 10 Gbps e o SFP28 atinge velocidades de 25 Gbps. Dentro de cada categoria, os tipos de transceptor SFP diferem conforme usam fibra monomodo ou multimodo, cabeamento de cobre ou tecnologias especializadas como BiDi, que transmite bidirecionalmente em um fio de fibra.
Compreender essas distinções é importante porque o desempenho do switch depende inteiramente da seleção de módulos que correspondam à sua infraestrutura de cabeamento, requisitos de distância e condições ambientais. Um data center pode precisar de módulos multimodo de{1}}nível comercial para links curtos de rack-a-rack, enquanto instalações de telecomunicações externas exigem transceptores de modo único-de nível industrial classificados para temperaturas extremas. Este guia explora os principais tipos de transceptores SFP e como eles se integram aos switches de rede.
Classificação por taxa de dados e fator de forma
Os switches de rede acomodam diferentes gerações de transceptores, cada um projetado para requisitos específicos de largura de banda. O formato físico permanece consistente em todos os níveis de velocidade, permitindo compatibilidade com versões anteriores em muitos casos. Esses tipos-de transceptores SFP baseados em velocidade representam a classificação mais comum.
SFP padrão (1 Gbps)
O módulo Pluggable de fator de forma pequeno original suporta taxas de dados de até 1,25 Gbps, tornando-o o carro-chefe para implantações de Ethernet gigabit. Esses módulos cabem em portas SFP padrão em switches empresariais e permanecem amplamente implantados apesar das tecnologias mais recentes. A categoria 1G SFP inclui variantes como 1000BASE-SX para fibra multimodo com comprimento de onda de 850 nm, atingindo 550 metros, e 1000BASE-LX operando a 1310 nm em fibra-monomodo para distâncias de até 10 quilômetros. Versões de-alcance estendido, como 1000BASE-ZX, podem transmitir 80 quilômetros em comprimento de onda de 1.550 nm.
Quando os switches precisam de conectividade de cobre, os módulos SFP 1000BASE-T com portas RJ45 se conectam a cabos de par trançado-Cat5e, Cat6 ou Cat6a para distâncias de até 100 metros. Essa flexibilidade permite que os administradores de rede usem a mesma porta de switch para conexões de fibra e cobre, simplesmente trocando os módulos.
SFP+ (10 Gbps)
Os módulos SFP+ aprimorados compartilham dimensões físicas idênticas ao SFP padrão, mas suportam transmissão de 10 gigabits por segundo. Esse aumento de dez{3}}vezes na velocidade veio do design aprimorado da interface eletrônica, e não de um pacote maior. As portas SFP+ aceitam módulos SFP 1G padrão, embora operem na taxa mais baixa de 1 Gbps. O inverso não é universalmente verdadeiro-conectar SFP+ em portas SFP padrão geralmente falha porque a porta não possui as especificações elétricas para operação 10G.
A variante 10GBASE-SR usa comprimento de onda de 850 nm em fibra multimodo, atingindo 300 metros em fibra OM3 ou 400 metros em OM4. Para distâncias mais longas, o 10GBASE-LR opera no comprimento de onda de 1.310 nm em fibra-monomodo por 10 quilômetros, enquanto o 10GBASE-ER estende esse comprimento para 40 quilômetros a 1.550 nm. Os cabos Direct Attach Copper (DAC) integram o transceptor e o cabo de cobre em um único conjunto, conectando switches a distâncias de até 7 metros passivamente ou 15 metros com componentes eletrônicos ativos.
SFP28 (25 Gbps)
Os transceptores SFP28 mantêm o mesmo formato pequeno, mas alcançam transmissão de 25 gigabits por meio de sinalização elétrica avançada. Esses módulos servem como blocos de construção para conexões 100G -quatro módulos SFP28 operando em paralelo equivalem a um link 100GBASE-SR4. Os data centers implantam cada vez mais 25G SFP28 para conectividade de servidor, substituindo uplinks de 10G para lidar com o crescente tráfego leste{13}}oeste entre nós de computação.
Os módulos SFP28 incluem 25GBASE-SR para transmissão multimodo de curto-alcance de até 100 metros e 25GBASE-LR para fibra-de modo único atingindo 10 quilômetros. A compatibilidade retroativa com portas SFP+ permite a migração gradual da rede da infraestrutura 10G para 25G.
SFP56 (50 Gbps)
O padrão mais recente, o SFP56, usa PAM4 (modulação de amplitude de pulso de quatro níveis-) em vez da codificação NRZ tradicional (sem-retorno-a-zero) para dobrar a taxa de dados para 50 Gbps por pista, mantendo a mesma interface física. Esses módulos são voltados para arquiteturas folha de-espinha de data center{10}}da próxima geração, em que as demandas agregadas de largura de banda excedem o que as conexões de 25 G podem oferecer.
Categorias de tipo de fibra: modo único- vs. multimodo
A divisão fundamental em fibra óptica separa tecnologias monomodo e multimodo, cada uma otimizada para diferentes requisitos de distância e custo. Esses dois tipos principais de transceptores SFP dominam o mercado e atendem a casos de uso distintos.
Módulos SFP multimodo
A fibra multimodo tem um diâmetro de núcleo maior-50μm ou 62,5μm em comparação com o núcleo de 9μm do-modo único. Este caminho mais amplo permite que vários modos de luz se propaguem simultaneamente, mas esses modos viajam em velocidades ligeiramente diferentes, causando dispersão modal que limita a distância de transmissão. A compensação beneficia aplicações de-curto alcance, onde fontes de luz LED ou VCSEL (superfície de cavidade vertical-emitindo laser) de baixo custo são suficientes.
Variantes comuns de SFP multimodo operam em comprimento de onda de 850 nm, incluindo 1000BASE-SX atingindo 550 metros em fibra OM2 e 10GBASE-SR cobrindo 300-400 metros dependendo do grau da fibra. A convenção de código de cores marca módulos multimodo com corpos pretos ou bege, embora isso não seja universalmente padronizado. Os transceptores multimodo custam significativamente menos que os equivalentes de{11}modo único-geralmente de 30 a 60% mais baratos, tornando-os econômicos para racks de data centers, conexões de escritórios e prédios de campus onde as distâncias ficam abaixo de 500 metros.
Módulos SFP de{0}modo único
O núcleo estreito-de 9 μm da fibra monomodo permite que apenas um modo de luz se propague, eliminando a dispersão modal e permitindo a transmissão por dezenas de quilômetros. Esses módulos exigem diodos laser e óptica de precisão mais caros, o que se reflete em custos mais elevados de módulos. A tecnologia domina redes de áreas metropolitanas, backhaul de telecomunicações e qualquer aplicação que se estenda por vários quilômetros.
Os transceptores de{0}modo único normalmente usam corpos azuis para modelos de comprimento de onda de 1310 nm e amarelos para variantes de 1550 nm. O comprimento de onda de 1310 nm atende distâncias médias de 2 km a 40 km, enquanto 1550 nm estende esse alcance para 80 km ou mais. Módulos-de alcance estendido designados EZX podem atingir de 120 a 160 quilômetros, embora tenham preços premium devido a componentes especializados e orçamentos de energia.
As especificações de distância pressupõem tipos de fibra específicos-para modo único-, normalmente de grau OS1 ou OS2 que atendem aos padrões da ITU. O alcance real depende da qualidade da fibra, das perdas nos conectores, das perdas nas emendas e dos cálculos do orçamento de energia óptica que os engenheiros de rede devem verificar para cada link.
Tecnologias de multiplexação por divisão de comprimento de onda
As técnicas WDM multiplicam a capacidade da fibra transmitindo múltiplos comprimentos de onda simultaneamente em um único fio. Três tipos principais de transceptores SFP usam tecnologia WDM, cada um atendendo a diferentes necessidades de densidade e distância.
Transceptores SFP BiDi (bidirecionais)
Os módulos BiDi resolvem um desafio fundamental: a escassez de fibra. O SFP tradicional usa dois fios de fibra-um para transmissão (TX) e outro para recepção (RX). BiDi SFP emprega multiplexação por divisão de comprimento de onda para enviar e receber em um único fio de fibra usando diferentes comprimentos de onda em direções opostas.
Um par BiDi típico pode usar 1310nm TX/1550nm RX em uma extremidade, combinado com 1550nm TX/1310nm RX na outra extremidade. O acoplador WDM integrado dentro de cada módulo separa os comprimentos de onda, permitindo a transmissão bidirecional simultânea. Essa configuração reduz os requisitos de fibra pela metade-quando a instalação de fibras é cara ou quando os conduítes existentes não têm espaço para cabos adicionais.
Os transceptores BiDi devem funcionar em pares com comprimentos de onda complementares. A instalação de dois módulos "1310nm TX/1550nm RX" em extremidades opostas não funcionará. O emparelhamento de comprimento de onda inclui combinações de 1310nm/1490nm, 1310nm/1550nm e 1510nm/1590nm. Os módulos BiDi usam conectores LC simplex em vez de duplex, reduzindo os requisitos de densidade de porta em patch panel de fibra.
As aplicações incluem implantações FTTx conectando escritórios centrais às instalações do cliente, redes metropolitanas que conservam ativos de fibra e situações de modernização em que existe apenas fibra-de modo único entre locais. O custo adicional em relação ao SFP padrão,-normalmente 20-40% maior, geralmente vale a pena em relação às despesas de instalação de fibra.
CWDM (multiplexação por divisão de comprimento de onda grosso)
Os módulos CWDM SFP usam espaçamento de comprimento de onda de 20 nm em todo o espectro de 1270 nm a 1610 nm, produzindo 18 canais disponíveis. Esse espaçamento grosseiro requer controle de temperatura menos preciso e componentes ópticos mais simples em comparação ao DWDM, reduzindo custos e ainda multiplicando a capacidade da fibra.
Cada canal CWDM usa corpos de módulos{0}com códigos de cores para identificar seu comprimento de onda: 1470 nm pode ser azul, 1490 nm verde, 1510 nm amarelo, seguindo um esquema de cores definido. Quando combinados com multiplexadores/demultiplexadores CWDM passivos, vários transceptores CWDM SFP compartilham um par de fibra, com o equipamento mux/demux separando comprimentos de onda em cada extremidade.
O CWDM é adequado para anéis de acesso metropolitano, redes de backbone de campus e links ponto-a{1}}ponto onde 8-18 canais fornecem capacidade suficiente. A tecnologia funciona melhor para distâncias de transmissão inferiores a 80 quilómetros, embora algumas implementações cheguem a 120 quilómetros com óptica de maior qualidade. O CWDM evita os requisitos de amplificação exigidos pelo DWDM, simplificando o projeto da rede.
DWDM (multiplexação por divisão de comprimento de onda denso)
O DWDM SFP atinge um espaçamento de comprimento de onda muito menor-normalmente 0,8 nm (espaçamento de 100 GHz) ou 0,4 nm (espaçamento de 50 GHz) na banda C-em torno de 1528-1563 nm. Essa densidade permite 32, 40 ou até mais canais em um par de fibra, maximizando a capacidade para telecomunicações de longa distância e redes metropolitanas de alta capacidade.
As estreitas tolerâncias de comprimento de onda exigem lasers com temperatura-estabilizada e controle preciso do comprimento de onda, aumentando substancialmente os custos do transceptor em relação ao CWDM. No entanto, os sistemas DWDM suportam amplificadores ópticos como EDFAs (amplificadores de fibra dopada com érbio) que aumentam sinais em vários comprimentos de onda simultaneamente, permitindo a transmissão além de 200 quilômetros sem regeneração.
As aplicações DWDM incluem links de fibra interurbanos, cabos submarinos, redes de backbone de operadoras e interconexões de data centers de alta{0}}capacidade. A tecnologia requer multiplexadores DWDM passivos nas bordas da rede e geralmente inclui multiplexadores ópticos add{2}}drop (OADMs) para gerenciamento de comprimento de onda. As operadoras de rede especificam canais DWDM por números de grade ITU-C17 a C61 cobrindo o espectro utilizável.
Classificações de temperatura para tolerância ambiental
As faixas de temperatura operacional definem onde os transceptores podem funcionar de maneira confiável, o que é fundamental para implantações externas e ambientes industriais. Compreender esses tipos de classificações de transceptores SFP evita falhas dispendiosas em ambientes adversos.
Grau Comercial (0 grau a 70 graus)
Os transceptores de temperatura-comerciais padrão funcionam em ambientes-com clima controlado, como data centers, salas de servidores e edifícios de escritórios, onde os sistemas HVAC mantêm condições estáveis. Esta faixa de 0 a 70 graus cobre cenários internos típicos com margem adequada.
Os módulos comerciais usam pacotes de laser TO{0}}CAN padrão e passam por testes normais de envelhecimento em temperatura de no máximo 70 graus. Eles custam menos porque os componentes não precisam de maior tolerância à temperatura e a fabricação não exige testes prolongados de ciclos de temperatura. Para switches de rede corporativa típicos que operam em ambientes fechados, os transceptores de nível comercial-fornecem confiabilidade suficiente pelo preço mais baixo.
No entanto, os módulos comerciais falham rapidamente quando expostos a temperaturas extremas. Temperaturas ambientes acima de 70 graus causam degradação do diodo laser, níveis incorretos de potência óptica e erros de sinal. Abaixo de 0 graus, o desempenho se torna instável, embora isso raramente ocorra, pois o equipamento em operação gera calor.
Grau Industrial (-40 graus a 85 graus)
Os transceptores de temperatura-industriais suportam ambientes que vão do frio profundo ao calor extremo-na faixa de -40 graus a 85 graus. Esses módulos atendem gabinetes de telecomunicações externos, torres de celular remotas, instalações em túneis, subestações de serviços públicos e instalações de fabricação em condições adversas.
A faixa de temperatura ampliada requer componentes especializados. PARA-Os pacotes de laser CAN devem manter as especificações em uma extensão de 125 graus. O mais importante é que os módulos industriais incorporam software de compensação de temperatura que monitora a temperatura do invólucro e ajusta a corrente de polarização do laser para manter a potência óptica estável e a taxa de extinção conforme a temperatura muda. Os engenheiros programam curvas de remuneração em intervalos de 5 a 10 graus, um processo de calibração trabalhoso.
Os protocolos de teste incluem ciclos de alta/baixa temperatura e queima prolongada-em temperaturas extremas, acrescentando tempo e custo à fabricação. Os transceptores-de nível industrial normalmente custam de 30 a 50% mais que os equivalentes comerciais. Para módulos 10G SFP+ SR, as versões comerciais podem custar US$ 13, enquanto as variantes industriais chegam a US$ 19-21.
As aplicações que exigem nível industrial-incluem estações base 5G, redes de vigilância externas, infraestrutura de cidades inteligentes e sistemas de transporte. O prêmio de confiabilidade justifica o custo onde as condições ambientais destruiriam módulos de nível-comercial em poucos meses.
Grau estendido (-5 graus a 85 graus ou -20 graus a 85 graus)
Módulos-de temperatura estendidos unem categorias comerciais e industriais. A variante mais comum suporta -5 graus a 85 graus , adequada para ambientes semi-externos ou locais com mau controle climático. Alguns fabricantes oferecem versões de -20 a 85 graus como etapa intermediária.
Os módulos estendidos custam menos que os de nível industrial completo-porque não exigem componentes que tolerem -extremos de 40 graus, mas oferecem melhor confiabilidade do que os transceptores comerciais em ambientes de temperatura variável. Os casos de uso incluem gabinetes de equipamentos externos com aquecimento mínimo, redes de armazéns e implantações em regiões tropicais onde as temperaturas excedem 70 graus, mas não atingem extremos industriais completos.
Nem todas as famílias de transceptores oferecem variantes de-grau estendido-é uma categoria não-padrão que alguns fornecedores fornecem, enquanto outros pulam diretamente do comercial para o industrial. Ao selecionar transceptores, calcule a temperatura máxima esperada do gabinete adicionando aproximadamente 20 graus à temperatura do ar ambiente, levando em consideração o aquecimento solar, o fluxo de ar inadequado ou a dissipação de calor do equipamento vizinho.
Módulos SFP de cobre para conexões de{0}curta distância
Embora a fibra domine as aplicações de longa-distância, os transceptores SFP de cobre integram os switches à infraestrutura de cabeamento de par trançado-existente.
1000BASE-T SFP (RJ45)
Os módulos SFP de cobre apresentam uma porta RJ45 que aceita cabos Ethernet padrão (Cat5e, Cat6, Cat6a) para conexões de até 100 metros em velocidades de gigabit. O módulo contém o circuito PHY (camada física) que normalmente residiria nas portas RJ45 fixas de um switch, empacotado no formato SFP hot-swappable.
Esses módulos são adequados para ambientes onde a fibra não está disponível ou não há custo-econômico-conectando switches a servidores-baseados em cobre, computadores desktop, impressoras ou dispositivos alimentados por PoE-, como telefones IP e câmeras. A limitação de distância de 100-metros raramente restringe implantações em edifícios, e o SFP de cobre custa menos do que transceptores de fibra mais cabos patch de fibra.
O consumo de energia é maior do que o SFP óptico devido aos requisitos de sinalização elétrica-normalmente 1-1,5 W versus 0,5-1 W para módulos de fibra. Alguns modelos de switch mais antigos restringem os módulos SFP de cobre a portas específicas devido a restrições de orçamento de energia. 10Os módulos SFP+ de cobre GBASE-T existem, mas consomem de 3 a 4 W, muitas vezes excedendo as capacidades de energia da porta do switch e gerando calor significativo.
Cabos de cobre de conexão direta (DAC)
Os conjuntos DAC integram transceptores e cabos biaxiais de cobre em uma única unidade com plugues SFP+ ou SFP28 em cada extremidade. Os cabos DAC passivos funcionam de 3 a 5 metros sem componentes eletrônicos ativos, custando de US$ 15 a 30 contra US$ 200 a 400 para dois transceptores ópticos mais patch cable de fibra.
Os cabos DAC ativos incluem condicionamento de sinal e eletrônicos de equalização, estendendo o alcance para 7-10 metros para SFP+ e 5-7 metros para SFP28. Os data centers implantam extensivamente o DAC para conexões de switch no topo do rack a switches ou servidores adjacentes no mesmo rack ou em racks vizinhos. A menor latência, o consumo reduzido de energia e a economia de custos tornam o DAC preferível sempre que o comprimento do cabo permitir.
As limitações incluem a inflexibilidade-o comprimento do cabo é fixo na fabricação-e os desafios de gerenciamento de cabos, já que os cabos twinaxiais são mais grossos e menos flexíveis que os de fibra. Além dos 10 metros, os Cabos Ópticos Ativos (AOC) que integram fibra e transceptores tornam-se a melhor opção.
Variantes SFP específicas-do aplicativo
Certas tecnologias de rede exigem projetos de transceptores específicos-além das especificações Ethernet padrão. Esses tipos especializados de transceptores SFP atendem a requisitos exclusivos de protocolo e tempo.
Fibre Channel SFP
As redes de área de armazenamento (SAN) usam o protocolo Fibre Channel para comunicação entre servidor-e-armazenamento. Os módulos FC SFP operam em velocidades 2G, 4G, 8G, 16G e 32G, diferentes dos transceptores-com foco em Ethernet. Um SFP Fibre Channel de 8 Gb não pode substituir o Ethernet SFP+ de 10 G, apesar das taxas de dados semelhantes, porque a codificação e o protocolo são diferentes.
Os transceptores FC normalmente usam comprimento de onda de 850 nm para conexões multimodo de até 300 metros ou modo único-de 1310 nm atingindo 10 quilômetros. Os módulos funcionam em switches FC como as séries Brocade e Cisco MDS, fornecendo a camada física para estruturas SAN corporativas que conectam servidores blade, matrizes de disco e bibliotecas de fitas.
SONET/SDH SFP
As operadoras de telecomunicações implantam SONET (rede óptica síncrona) e SDH (hierarquia digital síncrona) para redes de transporte multiplexadas-por divisão de tempo. Os módulos SONET/SDH SFP suportam taxas de OC-3/STM-1 (155 Mbps) a OC-48/STM-16 (2,488 Gbps), atendendo aos rígidos requisitos de tempo que esses protocolos de nível de operadora exigem.
Esses transceptores diferem do Ethernet SFP em sua precisão de clock e suporte à estrutura de quadros. As aplicações incluem anéis de transporte metropolitano, backhaul celular e infraestrutura de telecomunicações legada ainda predominante em redes de provedores de serviços. À medida que as redes migram para o transporte baseado em pacotes-, a demanda por módulos SONET/SDH diminuiu, embora os equipamentos de telecomunicações continuem em produção.
PON (Rede Óptica Passiva) SFP
Os transceptores PON fornecem fibra-para-a-casa e fibra-para-as-redes de acesso de edifícios. GPON (Gigabit PON) SFP opera a 1,244 Gbps upstream e 2,488 Gbps downstream, enquanto XG-PON e padrões mais recentes atingem taxas de 10G. Os módulos incluem recursos exclusivos, como endereçamento de unidade de rede óptica (ONU) e alocação dinâmica de largura de banda.
Os módulos PON usam comprimentos de onda específicos - 1310nm upstream e 1490nm downstream para dados, além de 1550nm para sobreposição de vídeo RF opcional. Eles funcionam de forma assimétrica, diferentemente dos transceptores Ethernet que normalmente transmitem e recebem na mesma taxa. O equipamento Optical Line Terminal (OLT) em escritórios centrais utiliza módulos PON SFP especializados que diferem dos transceptores ONU nas instalações dos assinantes.
Integração de switch e compatibilidade de porta
Compreender como os transceptores interagem com as portas do switch evita problemas de compatibilidade e maximiza o desempenho da rede.
Correspondência de tipo de porta
As portas SFP aceitam SFP 1G padrão e geralmente suportam módulos 100BASE-SX/LX, embora alguns modelos de switch restrinjam isso. As portas SFP+ são compatíveis com versões anteriores, aceitando módulos SFP 1G que negociam automaticamente-para velocidades de gigabit. No entanto, a instalação de módulos SFP{8}}G em portas SFP padrão normalmente falha-a porta não possui a interface elétrica 10G, mesmo que o módulo se encaixe fisicamente.
As portas SFP28 aceitam módulos SFP28 25G e módulos SFP+ 10G, com o switch detectando o tipo de módulo e configurando a velocidade apropriada. Esta flexibilidade auxilia nas estratégias de migração em que as redes são gradualmente atualizadas de 10G para 25G. As portas QSFP28 projetadas para 100G podem operar no modo breakout com cabos adaptadores, dividindo-se em quatro conexões SFP28 25G independentes-uma porta QSFP28 se transforma em quatro portas SFP28.
A documentação do switch especifica os tipos de transceptores compatíveis, a potência máxima por porta e quaisquer restrições{0}específicas da porta. Os switches corporativos geralmente limitam o SFP de cobre ou determinados módulos-de alta potência a números de porta específicos devido a restrições de fonte de alimentação.
Operação-intercambiável
Todos os membros da família SFP suportam inserção e remoção de-troca a quente-enquanto o switch opera e transporta tráfego. O switch detecta a inserção do módulo, lê os dados de identificação através da interface I2C e configura a porta adequadamente. Isso permite a substituição do transceptor sem tempo de inatividade do switch ou afetar outras portas.
A prática recomendada sugere desabilitar normalmente uma porta antes da remoção, quando possível, embora a remoção física de um transceptor no meio da-transmissão não danifique o equipamento. O link cai imediatamente, acionando a reconvergência da rede em topologias redundantes. Ao inserir um novo módulo, a maioria dos switches leva de 5 a 10 segundos para detectar, identificar e ativar o link.
Monitoramento de Diagnóstico Digital (DDM)
Os transceptores SFP modernos incluem recursos DDM, também chamados de Monitoramento Óptico Digital (DOM). O módulo mede continuamente a potência de transmissão, potência de recepção, temperatura, corrente de polarização do laser e tensão de alimentação. Esses parâmetros são acessíveis via switch CLI ou sistemas de gerenciamento de rede.
O DDM ajuda a solucionar problemas de degradação de links antes da falha completa. Por exemplo, a queda de energia recebida ao longo do tempo indica conectores sujos ou danos à fibra. Alarmes de temperatura alertam sobre problemas no sistema de refrigeração. O aumento da corrente de polarização do laser sugere que o laser está se aproximando do fim-da-vida útil. Sem o DDM, os administradores de rede permanecem cegos à degradação incremental até que os links falhem catastroficamente.
Nem todo transceptor implementa DDM, e alguns switches mais antigos não suportam a leitura dos dados de diagnóstico, mesmo quando presentes. A especificação de transceptores-compatíveis com DDM e a verificação do suporte do switch melhoram a confiabilidade-da rede a longo prazo e simplificam a solução de problemas.
Critérios de seleção para implantações de switch
A escolha de transceptores SFP apropriados requer o equilíbrio de vários fatores técnicos e econômicos com base na arquitetura e nos requisitos da rede. A avaliação de diferentes tipos de transceptores SFP em relação a cenários de implantação específicos garante desempenho ideal e eficiência de custos.
Distância e tipo de mídia
A distância de transmissão determina se a fibra multimodo ou monomodo se aplica, o que restringe significativamente as opções de transceptor. Abaixo de 300-500 metros, o multimodo com transceptores de 850 nm custa menos. Além de 2 quilômetros, é necessária fibra-monomodo com módulos de 1310 nm ou 1550 nm. O tipo de fibra já instalado em conduítes restringe as opções-a implantação de transceptores monomodo com fibra multimodo raramente é bem-sucedida além de distâncias muito curtas e vice-versa.
Para redes de campus que abrangem vários edifícios em um raio de 2 quilômetros, a fibra-de modo único com transceptores 1000BASE-LX ou 10GBASE-LR oferece maior flexibilidade. Os data centers usam principalmente multimodo para conectividade intra{7}}rack e linha, alternando para o modo-único para links de rede entre-edifícios e armazenamento.
Requisitos de velocidade e crescimento futuro
Implante transceptores que correspondam às necessidades atuais de rendimento e considere os caminhos de migração. Um switch com portas SFP+ suporta 1G SFP hoje e 10G SFP+ posteriormente sem alterações de hardware. Da mesma forma, os switches compatíveis com SFP28 acomodam 10G SFP+ agora e 25G SFP28 quando atualizações de servidor garantem maior largura de banda.
A superconstrução com transceptores de{0}velocidade mais alta do que o tráfego atual exige desperdício de orçamento-transceptores de 25G não utilizados custam mais do que módulos de 10G adequados. No entanto, a escolha de modelos de switch com tipos de portas de{5}}próxima geração oferece margem de manobra sem prejudicar os investimentos em equipamentos quando as demandas de largura de banda aumentam.
Condições Ambientais
Instalações internas com clima-controlado usam transceptores de{1}nível comercial. Qualquer componente externo requer módulos de nível-industrial classificados de -40 graus a 85 graus , independentemente da localização geográfica-o calor do verão pode elevar as temperaturas do gabinete acima de 70 graus, assim como o frio do inverno cai abaixo de 0 graus . Locais semi{11}protegidos, como armazéns ou salas de equipamentos com HVAC limitado, podem funcionar com transceptores de nível estendido.
A especificação da temperatura do case é mais importante do que a ambiente. Dentro de um switch lotado com placas de linha-de alta potência, as temperaturas do gabinete do transceptor podem ficar 20-30 graus acima da temperatura do ar ambiente devido ao fluxo de ar inadequado. Switches de alta-densidade que implantam dezenas de transceptores geram calor significativo, potencialmente empurrando módulos de nível-comercial além das especificações, mesmo em data centers com ar condicionado.
Compatibilidade e codificação do fornecedor
Muitos fornecedores de switches codificam seus equipamentos para rejeitar transceptores de terceiros, exibindo avisos de "transceptor não compatível" ou desativando completamente as portas. Cisco, Juniper, HP e outras empresas incorporam dados de identificação-específicos do fornecedor em seus módulos oficiais. Transceptores compatíveis ou genéricos de fabricantes-de terceiros devem ser codificados corretamente para corresponder à marca do switch.
A maioria-fornecedores de transceptores terceirizados oferecem serviços de codificação em que os módulos são programados para serem identificados como Cisco, HP, Dell ou outros fornecedores, conforme necessário. Esses módulos compatíveis funcionam de forma idêntica às versões OEM a um custo 50-80% menor. No entanto, algumas organizações exigem transceptores OEM por motivos de conformidade de garantia ou suporte, especialmente em infraestruturas críticas.
A combinação de módulos OEM e de terceiros-no mesmo switch geralmente funciona sem problemas. Os problemas surgem quando módulos-de terceiros não possuem codificação adequada ou quando atualizações de firmware alteram os algoritmos de validação do transceptor do switch. Compreender quais tipos de transceptores SFP funcionam com seu modelo de switch específico e manter relacionamentos com fornecedores confiáveis de transceptores reduz os riscos de compatibilidade.
Perguntas frequentes
Os módulos SFP+ podem funcionar em portas SFP padrão?
Não, as portas SFP padrão não possuem interface elétrica para operação 10G, embora os módulos SFP+ se encaixem fisicamente. Os módulos SFP de funcionamento reverso-1G funcionam em portas SFP+ com velocidade reduzida de 1 Gbps porque as portas SFP+ mantêm compatibilidade com versões anteriores.
Qual é a diferença prática entre o custo do SFP multimodo e{0}}monomodo?
Os transceptores SFP multimodo normalmente custam US$ 4-8, enquanto as versões-de modo único custam US$ 8-15 para modelos básicos. No entanto, o cabo de fibra multimodo custa um pouco menos por metro. Para distâncias inferiores a 500 m, o multimodo economiza dinheiro em geral. Além dos 2 km, o modo único torna-se a única opção, independentemente do custo.
Como posso identificar se minha fibra existente é monomodo-ou multimodo?
A cor da capa de fibra fornece uma pista:{0}}o amarelo geralmente indica OS1/OS2 de-modo único, enquanto laranja ou água sugere OM1-OM4 multimodo. Mais confiável: verifique a especificação impressa na capa informando "9/125μm" (modo-único) ou "50/125μm" ou "62,5/125μm" (multimodo). Quando não tiver certeza, a tentativa de usar um par de transceptores multimodo de 850 nm em fibra monomodo falha imediatamente devido à alta perda.
Por que os transceptores-de nível industrial custam significativamente mais?
Três fatores impulsionam os custos: componentes especializados classificados para -40 graus a 85 graus, software de compensação de temperatura que exige calibração individual por-módulo e testes estendidos de ciclos de temperatura durante a fabricação. O prêmio de preço de 30-50% reflete o processo de compensação de temperatura intensivo em mão-de-obra e os custos mais elevados dos componentes.
Os transceptores BiDi requerem fibra especial?
Não, o BiDi usa fibra-monomodo padrão. A multiplexação por divisão de comprimento de onda ocorre dentro do módulo transceptor por meio de um filtro WDM integrado. No entanto, os transceptores BiDi exigem pares combinados com comprimentos de onda TX/RX complementares.-você não pode usar dois módulos idênticos em extremidades opostas.
