Sistemas de multiplexação de divisão de comprimento de onda grossos
Sep 16, 2025| Configurações avançadas do módulo ABS que permitem o próximo - geração de redes de comunicação óptica com largura de banda otimizada e eficiência de transmissão.
A evolução das redes de comunicação óptica transformou fundamentalmente através da implementação de sistemas de multiplexação de divisão de comprimento de onda grossos, representando uma mudança de paradigma na otimização da largura de banda e na eficiência da transmissão de sinal. Equipamento moderno da CWDM, particularmente os sofisticados ABS (acrilonitrila butadieno estireno), variando de variantes de 4 canais a 18 canais, incorpora a convergência da ciência avançada dos materiais, a engenharia óptica de precisão e a excelência de fabricação.
Esses módulos multiplexadores/desmultiplexadores servem como componentes críticos de infraestrutura nas redes da área metropolitana, soluções de conectividade corporativa e implantações de rede de acesso em todo o mundo.
A sofisticação técnica inerente aos módulos contemporâneos do CWDM MUX/Demux ABS reflete décadas de refinamento no design do filtro óptico, estratégias de gerenciamento térmico e tecnologias de embalagem. Cada configuração de canal, seja a implementação de 4, 8, 10, 16 ou 18 canais, requer atenção meticulosa à minimização da perda de inserção, otimização do isolamento do canal e estabilidade ambiental nas faixas de temperatura operacional.
Os processos de fabricação empregados na produção desses módulos integram o estado - de - o - arte fina - Técnicas de deposição de filtro de filme, técnicas de deposição de filtro, metodologias de alinhamento óptico de precisão e rigorosos protocolos de controle de qualidade que garantem características consistentes de desempenho consistente entre as características de desempenho consistente entre as características de desempenho consistente entre as características de desempenho consistente entre as características consistentes de desempenho consistente entre o desempenho consistente entre as características consistentes de desempenho consistente entre a performance consistente.
Alta eficiência
Transmissão otimizada de sinal com características mínimas de perda
Design escalável
Configurações flexíveis de canal de 4 a 18 canais
Construção robusta
Estabilidade ambiental superior para diversas implantações
Atende aos padrões internacionais de comprimento de onda
Equipamento CWDM
10CH CWDM ABS MUXDEMX
18CH CWDM MUX/DEMUX ABS
16CH Módulo CWDM MUX/Demux ABS

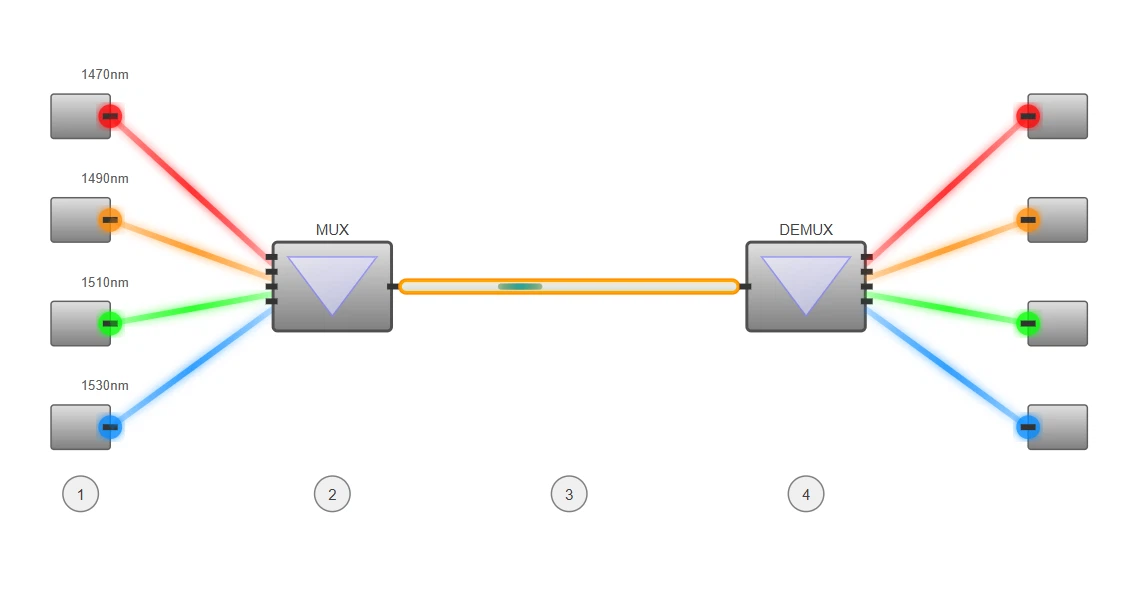

Visualização da tecnologia CWDM
Entendendo os princípios de multiplexação da divisão de comprimento de onda e propagação de sinal
Conceito de multiplexação de divisão de comprimento de onda
Geração de sinal
Vários transmissores geram sinais em comprimentos de onda distintos
Multiplexação
CWDM MUX combina sinais em uma única fibra
Transmissão
Sinais combinados viajam através do cabo de fibra óptica
Desmultiplexação
O CWDM Demux separa os sinais por comprimento de onda no final do recebimento
Tecnologias de processo de fabricação
Técnicas avançadas de fabricação e ciência do material que habilita a alta - Módulos CWDM de desempenho
Seleção e fabricação de material
A fabricação de módulos altos - performance cwdm mux/Demux ABS começa com a seleção estratégica de materiais de substrato e componentes ópticos que formam a base desses dispositivos sofisticados. O material de alojamento ABS fornece propriedades excepcionais de estabilidade mecânica, resistência química e gerenciamento térmico essenciais para manter a integridade de alinhamento óptico sob diferentes condições ambientais.
O fluxo de trabalho de fabricação abrange vários estágios críticos, incluindo a preparação do substrato, deposição de filtro de filme fino -, montagem de componentes ópticos, fixação de pigtail de fibra e teste abrangente de verificação de desempenho.
Principais etapas de fabricação
Preparação de substrato Limpeza de precisão e tratamento de superfície
Thin - deposição de filme ion - evaporação de feixe de elétrons assistido
Assembléia óptica sub - precisão de posicionamento de mícrons
Teste de desempenho verificação óptica abrangente
Thin - Filme Tecnologia do filtro
Fin - A tecnologia do filtro de filme representa a pedra angular da funcionalidade de equipamento multiplexador de divisão de comprimento de onda grossa, com cada elemento de filtro projetado para exibir características espectrais precisas alinhadas com as especificações da grade- t g.694.2.
O processo de deposição emprega íon avançado - evaporação de feixe de elétrons assistido ou técnicas de pulverização de magnetron, criando camadas alternadas de materiais de índice de refração alta e baixa com nanômetro - controle de espessura da escala.
Essas estruturas multicamadas, geralmente compreendendo 100 - 200 camadas individuais, geram as bordas de banda de passes nítidas e altas - das taxas de rejeição de banda essenciais para a separação de canais em aplicações CWDM.
100-200
Camadas de filme fino
± 0,5 nm
Precisão do comprimento de onda
>30 dB
Isolamento do canal
escala nm
Espessura da camada

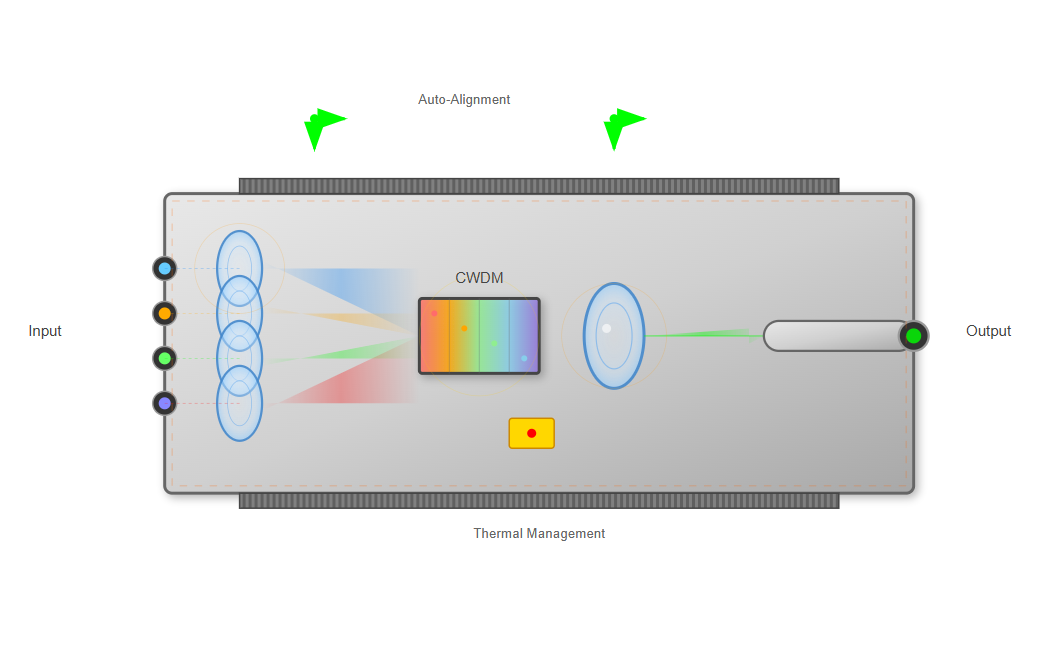

Arquitetura de design óptico
A arquitetura de design óptico dos módulos CWDM modernos incorpora lentes colimadoras, elementos de foco e comprimento de onda - filtros seletivos organizados em configurações otimizadas para perda de inserção mínima e isolamento máximo de canal.
RAY avançado - Simulações de rastreamento e análise de elementos finitos Guia o processo de projeto mecânico, garantindo a correspondência ideal de expansão térmica entre os componentes e minimizando os efeitos de birrefringência induzidos -. A integração de componentes ópticos micro - requer precisão de posicionamento de mícrons sub -, alcançada através de sistemas de alinhamento automatizados que empregam controle de feedback ativo com base no monitoramento de energia óptica real-.
Óptica de precisão
Alto - lentes de colimação de qualidade e elementos de foco minimizam a perda de sinal e garantem a modelagem ideal do feixe.
Gerenciamento térmico
O projeto térmico avançado garante o desempenho estável em faixas de temperatura prolongadas.
Alinhamento automatizado
Sub - Precisão de posicionamento de mícrons alcançada através de sistemas avançados de alinhamento automatizado.
Simulação de caminho óptico
Ray avançado - O rastreamento garante a transmissão ideal de sinal com perda mínima
Estabilidade mecânica
A análise de elementos finitos verifica a integridade estrutural sob estresse
Parâmetros de desempenho
Características de desempenho excepcionais refletindo tecnologias avançadas de fabricação e metodologias de design
Características ambientais
Temperatura operacional -40 grau para +85 grau
Temperatura de armazenamento -40 grau para +85 grau
Umidade relativa de 5% a 95% (não - condensação)
Estabilidade da temperatura<0.01 nm/°C
Resistência à vibração Telcordia GR-1221-CORE
Resistência ao choque 100g, 0,3ms metade - seno
Parâmetros adicionais
Precisão do comprimento de onda central ± 0,5 nm
Perda dependente de polarização<0.15 dB
Dispersão do modo de polarização<0.1 ps
Perda de retorno maior ou igual a 50 dB
Tipo de conector LC/UPC, SC/UPC (opcional)
Tipo de fibra SMF-28E ou equivalente
Teste de qualificação ambiental
O teste de qualificação ambiental valida o desempenho do módulo em faixas prolongadas de temperatura, tipicamente - 40 graus para +85} grau para equipamentos de grau industrial, com resistência à umidade demonstrada através de protocolos de teste de RH de 85 graus /85%. A verificação de robustez mecânica inclui testes de vibração por telcordia GR-1221-CORE, e validação de resistência a choque, garantindo operação confiável em diversos cenários de implantação.
O processo abrangente de qualificação abrange estudos de envelhecimento acelerado, avaliações de ciclismo térmico e projeções de confiabilidade de termo longas -, com base em modelos de análise de falha estatística.
Estratégias avançadas de configuração de canal
Configurações otimizadas de canal para diversos requisitos de rede e necessidades de capacidade
Módulo de 4 canais
Ideal para aplicativos de rede de borda, onde é suficiente expansão de capacidade moderada, fornecendo custo - otimização eficaz da largura de banda.
Faixa de comprimento de onda: 1470-1610 nm
4 ITU - t G.694.2 Canais compatíveis
Fator de forma compacto
Baixo consumo de energia
Perda de inserção típica1.0-2,0 dB
8-Módulo de canal
Atende aos requisitos de acesso ao metrô com custo equilibrado - características de desempenho, adequado para redes de escala médio -.
Faixa de comprimento de onda: 1470-1610 nm
8 ITU - t G.694.2 Canais compatíveis
Gerenciamento térmico aprimorado
Rack - Design Mountable
Perda de inserção típica1.2-2.2 dB
Módulo de 16/18 canais
Maximiza a eficiência espectral em cenários de implantação de densidade --, suportando a infraestrutura de rede em escala grande -.
Faixa de comprimento de onda estendido: 1270-1610 nm
16 - 18 ITU-T G.694.2 Canais compatíveis
Design Aberrão Avançado
Alta - Configuração da porta de densidade
Perda de inserção típica1.5-2,5 dB
Considerações de configuração
A otimização das configurações de canal no equipamento CWDM requer uma consideração cuidadosa dos requisitos de arquitetura de rede, objetivos de distância da transmissão e estratégias de escala de capacidade. Quatro módulos de canal - normalmente servem aplicativos de rede de arestas, onde é suficiente a expansão de capacidade moderada, enquanto 8 - Configurações de canal Atendimento aos requisitos de acesso ao metrô com custo -} características de desempenho. Dez - As implementações de canal fornecem granularidade aprimorada para o planejamento da rede, enquanto as variantes de 16 e 18 canais maximizam a eficiência espectral em cenários de implantação de alta densidade.
Cada configuração de canal exige adaptações específicas de design para manter um desempenho consistente em diferentes contagens de portas. O comprimento do caminho óptico correspondente entre os canais se torna cada vez mais crítico à medida que a contagem de canais aumenta, necessitando de tolerâncias de fabricação de precisão e técnicas de compensação sofisticadas. O gerenciamento do gradiente térmico em módulos maiores requer estratégias aprimoradas de dissipação de calor, incluindo padrões otimizados de fluxo de ar e colocação de componentes estratégicos para minimizar as variações de desempenho induzidas -.
A otimização do rendimento de fabricação para módulos de contagem de canais mais altos apresenta desafios únicos relacionados aos efeitos cumulativos de tolerância e complexidade da montagem. As metodologias de controle de processos estatísticos permitem que os fabricantes identifiquem parâmetros críticos que afetam as taxas de rendimento e implementem melhorias direcionadas do processo. Tecnologias avançadas de automação, incluindo sistemas de visão de máquina e plataformas de montagem robótica, aprimoram a consistência da produção e reduzindo os tempos de ciclo de fabricação para configurações complexas de canal multi -.

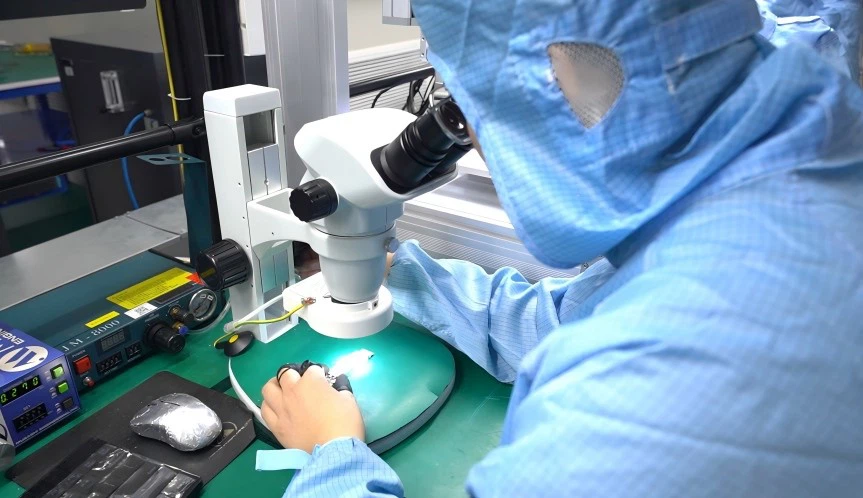

Garantia de qualidade meThodologies
Protocolos de teste rigorosos, garantindo desempenho e confiabilidade excepcionais
Protocolos de teste e controle de qualidade
Estruturas rigorosas de garantia de qualidade sustentam a excelência em fabricação alcançada na produção moderna de equipamentos de multiplexação da divisão de comprimento de onda. Os protocolos de inspeção de materiais de entrada verificam as especificações do componente óptico, os parâmetros de qualidade do substrato e a conformidade com o material auxiliar com os padrões estabelecidos.
Inspeção material de entrada
Verificação abrangente de todas as matérias -primas e componentes, incluindo filtros ópticos, substratos e materiais de moradia, garantindo a conformidade com os requisitos estritos de especificação antes de entrar na produção.
Em - monitoramento do processo
Real - Monitoramento de tempo de parâmetros críticos de fabricação ao longo da sequência de produção, permitindo estratégias imediatas de ajuste de processo e prevenção de defeitos para manter a qualidade consistente.
Verificação de desempenho
Análise espectral abrangente usando alto - analisadores de espectro óptico de resolução, medições de perda de inserção em faixas de comprimento de onda especificadas e caracterização de perda de retorno para todas as interfaces ópticas.
Triagem de estresse ambiental
Os módulos são submetidos a ciclismo de temperatura, exposição à vibração e teste de umidade para precipitar defeitos latentes antes do envio do produto, garantindo um desempenho confiável nas implantações de campo.
Recursos avançados de metrologia e teste
Medição interferométrica
Quantifica os parâmetros de qualidade da superfície e distorção de frente para ondas com precisão de nanômetro.
Análise espectral
Alta - Análise de espectro óptico de resolução com resolução de comprimento de onda de 0,01 nm.
Medição de coordenadas
Sub - verificação de resolução de mícrons de tolerâncias e alinhamentos mecânicos.
Testes ambientais
Câmaras abrangentes de testes de tensão térmica, umidade e tensão mecânica.
Integração do sistema e aplicativos de rede
Considerações práticas de implementação para o desempenho ideal da rede
Considerações de integração
A implantação dos módulos CWDM MUX/Demux ABS nas redes operacionais requer atenção cuidadosa aos fatores de integração do sistema que afetam o desempenho geral do link. A padronização da interface do conector, normalmente empregando tipos de conectores LC, SC ou FC, garante a compatibilidade com a infraestrutura de rede existente e minimizando as perdas de conexão.
Especificações de pigtail de fibra
Tolerâncias de comprimento: ± 5 cm padrão, comprimentos personalizados disponíveis
Raio mínimo de curvagem: 30 mm (estático), 50 mm (dinâmico)
Opções de revestimento a cabo: LSZH, PVC e variantes blindadas
Contagem de fibras: »- fibra e dual - configurações de fibra
Considerações sobre design de rede
Análise do orçamento de energia
Cálculo abrangente incorporando perdas de inserção, atenuação de fibras e sensibilidade ao receptor
Flexibilidade da topologia
Suporte para o ponto - para - ponto, anel e arquiteturas de rede de malha
Planejamento de escalabilidade
Projeto modular que permite expansão incremental da capacidade à medida que as demandas de rede crescem

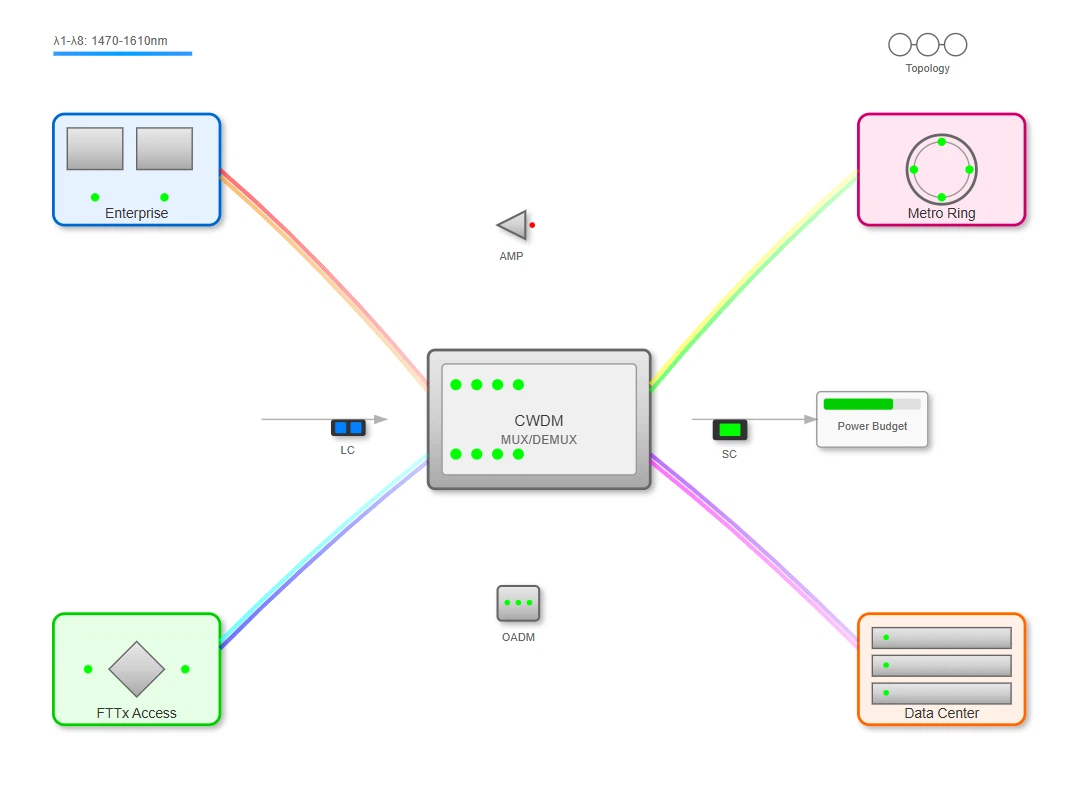

Aplicativos de rede
Redes corporativas
High - conectividade de capacidade entre edifícios do campus e data centers
Redes de metrô
Custo - expansão eficaz da largura de banda para redes de área metropolitana
Redes de acesso
Utilização aprimorada de fibras para fttx e implantações de acesso de banda larga
A integração dos módulos CWDM com elementos de rede ativos, incluindo amplificadores ópticos, módulos de compensação de dispersão e adicione óptica -, os multiplexadores de soltar requer modelagem abrangente do sistema para otimizar o final final - para - final. Compatibilidade da Tecnologia de Multiplexação de Divisão de Comprimento de Onda Grós com vários protocolos de transmissão e taxas de bits fornece aos operadores de rede soluções versáteis que atendem a diversos requisitos de serviço.
A evolução contínua das tecnologias de detecção coerente e recursos de processamento de sinal digital continua expandindo o escopo do aplicativo para arquiteturas de rede baseadas em CWDM -.
Comparação de tecnologia
CWDM versus características e aplicações da tecnologia DWDM
| Parâmetro | Cwdm | Dwdm |
|---|---|---|
| Espaçamento do comprimento de onda | 20 nm | 0,8-1,6 nm (50-100 GHz) |
| Contagem de canais | Até 18 canais | Até 160+ canais |
| Faixa de comprimento de onda | 1270-1610 nm | 1530-1625 nm (bandas C&L) |
| Distância típica | Até 80 km | Até 1000+ km com amplificadores |
| Perfil de custo | Menor custo por canal | Custo mais alto, mais complexo |
| Controle térmico | Mínimo ou não é necessário | Controle de temperatura preciso necessário |
| Consumo de energia | Mais baixo | Mais alto |
| Aplicações típicas | Metro, acesso, redes corporativas | Long - haul, alta - Capacidade Core Networks |
Recursos técnicos
Informações adicionais para designers e integradores de sistemas
Folha de dados do módulo CWDM
Especificações detalhadas, características de desempenho e dimensões mecânicas para todas as configurações do módulo CWDM.
Guia de instalação
Instruções abrangentes para instalação, manuseio e manutenção adequados dos módulos CWDM MUX/Demux.
Whitepaper de desempenho
Em - Análise técnica de profundidade do desempenho da tecnologia CWDM em vários cenários e aplicativos de rede.
